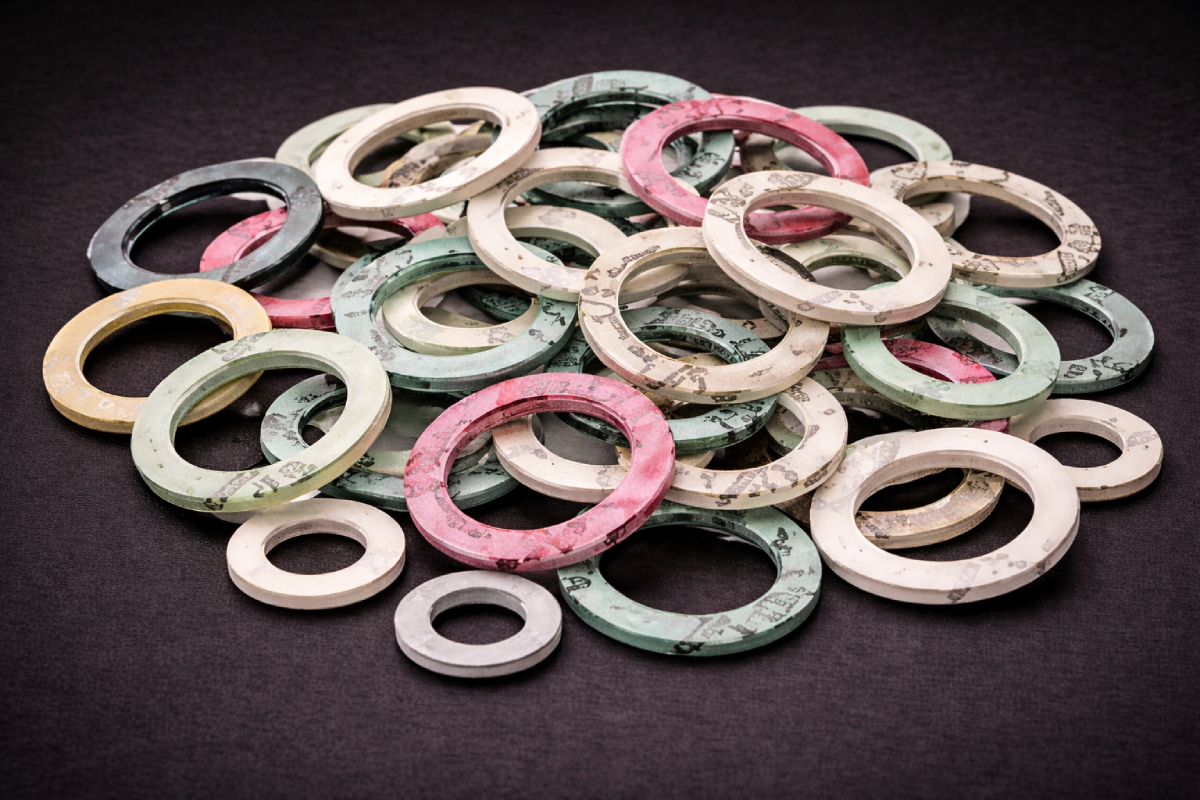

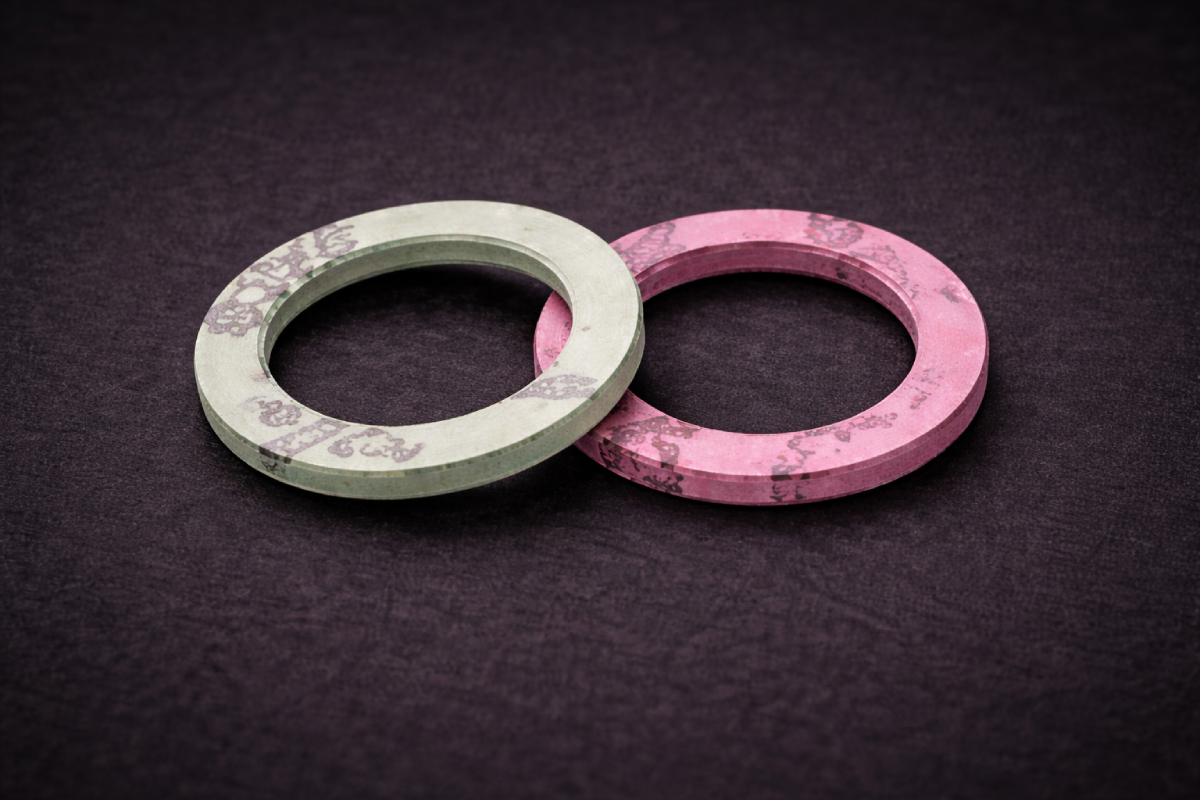

Las arandelas de cartón comprimido (CNAF), históricamente conocidas como sustitutas del «Klingerit», son elementos de estanqueidad estática fabricados a partir de materiales libres de amianto. Su composición se basa en un aglomerado de fibras orgánicas, fibras minerales, aramida o carbono, unidas mediante una matriz de caucho sintético de alta calidad (generalmente NBR, aunque existen variantes con SBR o Neopreno según la exigencia química).
En Manufacturas Cusell procesamos estos materiales utilizando tecnologías adaptadas al volumen de producción:
Trabajamos con las principales marcas de referencia técnica en el mercado (como Belpa®, Tesnit®, Klinger®, Victor Reinz®, Frenzelit® o Garlock®) para asegurar la trazabilidad y certificación del material base.
Este material destaca por su excelente compresibilidad y recuperación elástica, lo que permite a la arandela adaptarse a las irregularidades superficiales de las bridas o asientos de válvula, asegurando la estanqueidad incluso con pares de apriete moderados. Ofrecen una gran versatilidad química y térmica, siendo capaces de sellar desde agua potable hasta hidrocarburos y vapor, dependiendo de la formulación de la fibra y el caucho aglomerante. Además, su relación coste-rendimiento es superior a la de otros materiales técnicos, permitiendo soluciones económicas sin comprometer la seguridad industrial.
Consulte con nuestra oficina técnica para determinar la idoneidad de este material en su proyecto.
Las arandelas de cartón comprimido son omnipresentes en el mantenimiento industrial y la fabricación de equipos originales (OEM). Su uso es estándar en la unión de racores, válvulas, bombas y compresores donde se requiere un sellado fiable bajo presión.
Son especialmente relevantes en los siguientes sectores:
Podemos suministrar este producto en diversas configuraciones según las necesidades del montaje:
Fabricación bajo normas DIN (como DIN-125 o DIN-9021) en medidas estándar.
Producción bajo plano con tolerancias específicas mediante corte por agua o plotter.
Disponibles con tratamiento grafitado en una o ambas caras para facilitar el desmontaje (antiadherente).
Arandelas con inserción de malla metálica interior para aplicaciones con presiones elevadas o estrés mecánico.
Desde micro-arandelas hasta grandes formatos por sectores, con espesores habituales de 0.5 mm, 1 mm, 1.5 mm, 2 mm y 3 mm.
¿Aguantan gas estas arandelas?
Para instalaciones de gas, es imprescindible utilizar arandelas de materiales certificados específicamente (tipo NBR homologado para gas o cartón comprimido de alta calidad con certificación DVGW o similar). Aunque el cartón comprimido estándar sella bien, la normativa exige materiales que garanticen la impermeabilidad a largo plazo frente a los aditivos del gas.
¿Son aptas para vapor saturado?
Sí, las arandelas de cartón comprimido de alta calidad (compuestas por fibras de aramida con aglomerante NBR) son el estándar industrial para sellar vapor a media presión, agua caliente y aceites térmicos. Sustituyen eficazmente al antiguo amianto cumpliendo con las normativas medioambientales y de seguridad actuales.
¿Fabricáis bajo normativa estándar (DIN/ISO) o bajo plano?
Ambas opciones. Mantenemos capacidad para fabricar referencias estándar (como arandelas para tornillería métrica) para servicio recurrente, pero nuestro valor diferencial reside en la fabricación a medida bajo plano, respetando las tolerancias geométricas y los requisitos específicos de su maquinaria.
¿Cuál es la diferencia respecto a las juntas de fibra roja de fontanería?
La «fibra roja» suele referirse a la fibra vulcanizada, un material celulósico que hincha al mojarse para sellar agua a baja presión. El cartón comprimido (CNAF) es un material técnico superior, compuesto de fibras y caucho, que no necesita hincharse para sellar y resiste temperaturas y presiones mucho más altas, siendo apto para usos industriales más allá de la fontanería doméstica.
