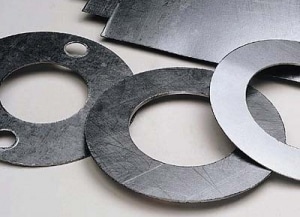

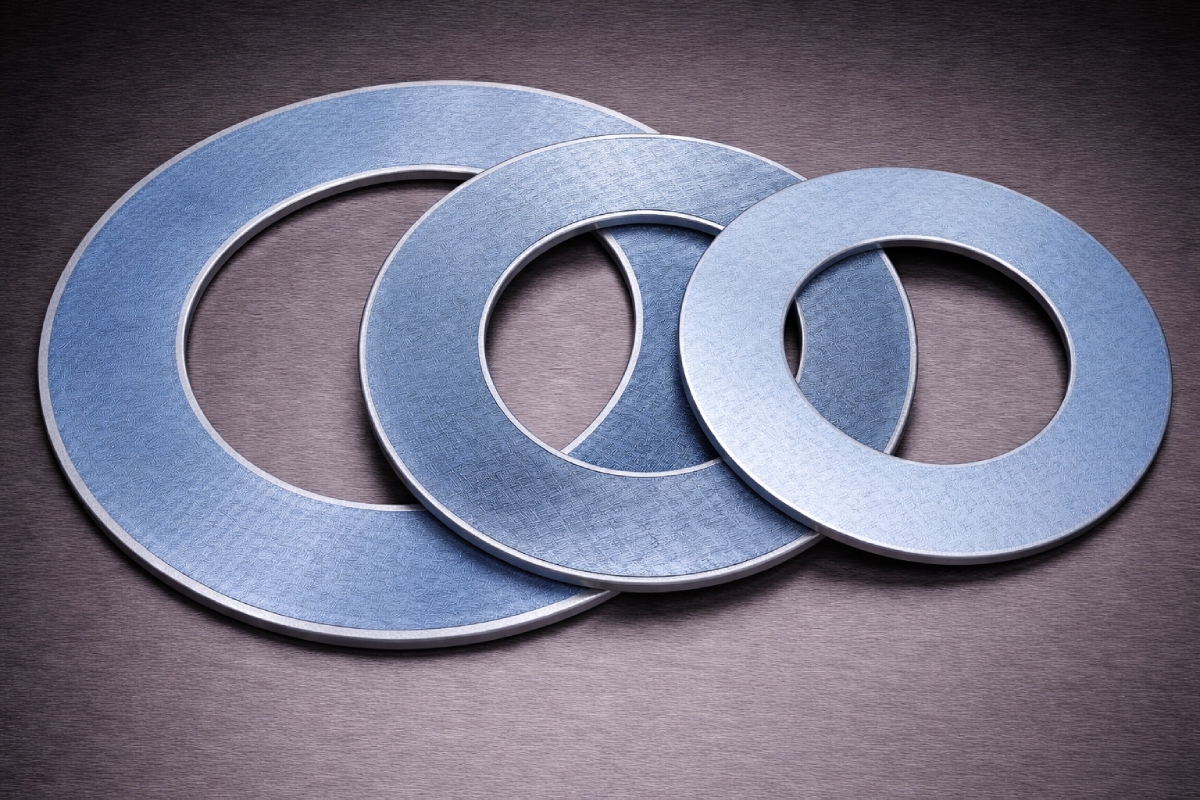

Las juntas de grafito pertenecen a la familia de Cartones comprimidos y grafitos y se fabrican a partir de grafito puro expandido de alta calidad. Este material destaca por su estructura flexible y su capacidad para soportar condiciones extremas de servicio sin perder sus propiedades de sellado.

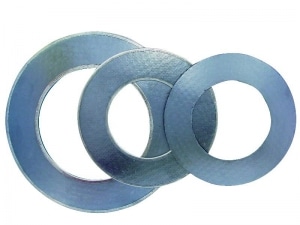

Para aplicaciones que requieren mayor resistencia mecánica, procesamos grafito armado con inserción metálica de acero inoxidable (habitualmente AISI 316). Las variantes incluyen:
En Manufacturas Cusell trabajamos con planchas certificadas de los principales fabricantes mundiales, transformando materiales de marcas reconocidas como Belpagraf®, Grafkote®, Grafilit® y Klinger Graphite®. Esto nos permite asegurar la compatibilidad química y el cumplimiento de normativas específicas en entornos de vapor, hidrocarburos y fluidos corrosivos.
Los procesos de fabricación incluyen corte por chorro de agua (waterjet), corte con troqueles y corte por cuchilla oscilante, permitiendo obtener juntas planas y anillos con tolerancias precisas.
El grafito expandido ofrece una estabilidad excepcional frente a ciclos térmicos y agentes químicos agresivos, siendo superior a otros materiales que se cristalizan o endurecen con el tiempo. La inserción metálica incrementa la estabilidad dimensional, mejora la resistencia al aplastamiento (Blow-out) y facilita la manipulación de la junta durante el montaje en bridas verticales o de difícil acceso.
Su resistencia térmica es muy elevada, soportando temperaturas continuas superiores a 450ºC (en atmósferas oxidantes) y presiones considerables, lo que lo convierte en el sustituto técnico natural de las antiguas juntas de amianto en servicios críticos.
Consulte con nuestra oficina técnica para determinar la idoneidad de este material en su proyecto
Las juntas en Belpagraf® están basadas en grafito expandido de alto rendimiento y se utilizan habitualmente en aplicaciones de alta temperatura, vapor y medios químicos agresivos. Este tipo de planchas destaca por su excelente adaptabilidad a las superficies de sellado y por mantener su integridad incluso bajo cargas térmicas extremas. Son idóneas para bridas, válvulas y sistemas de conducción en refinerías y plantas químicas.
Grafkote® es una línea de materiales de grafito diseñada para ofrecer resistencia química ampliada y estabilidad dimensional en entornos de trabajo severos. Las juntas fabricadas con Grafkote® proporcionan un sellado fiable en procesos de hidrocarburos, fluidos corrosivos y equipos sometidos a ciclos térmicos repetitivos. Se utilizan con frecuencia en turbinas, intercambiadores de calor y sistemas de vapor industrial.
Grafilit® es una gama de grafitos reforzados que combina elasticidad, baja permeabilidad y elevada resistencia mecánica, lo que ofrece un excelente comportamiento en aplicaciones de alta presión y temperatura. Las juntas en Grafilit® son especialmente adecuadas para conducción de vapor, industria petroquímica, redes de fluidos térmicos y aplicaciones donde se requiere una prolongada durabilidad del material.
Klinger Graphite® es una de las referencias del sector en materiales de sellado basados en grafito expandido con diferentes tipos de refuerzos metálicos. Destaca por su compatibilidad con una amplia gama de medios industriales, su resistencia al choque térmico y su comportamiento estable en bridas de alta exigencia. Las juntas fabricadas en Klinger Graphite® son habituales en plantas químicas, refinerías, centrales térmicas y sistemas sometidos a presión constante.
Las juntas de grafito son el estándar de sellado en el sector de Energía, Química y Petroquímica, utilizándose en intercambiadores de calor, válvulas de control y bridas de tuberías que transportan vapor sobrecalentado o fluidos térmicos.
En el ámbito de Suministros Industriales, se emplean para el mantenimiento de calderas, turbinas y equipos a presión donde la fiabilidad a largo plazo es prioritaria para evitar paradas no programadas.
Suministramos soluciones de sellado en grafito adaptadas a los requisitos de la instalación:
¿Por qué usar grafito armado en lugar de puro?
El grafito puro es frágil. Suministramos grafito con inserción metálica (lámina de acero inox perforada o lisa) para darle resistencia mecánica y facilitar su manipulación e instalación sin roturas, manteniendo su resistencia térmica (+450ºC).
¿El grafito envejece como la goma?
No. Es su gran ventaja. No se cristaliza ni pierde elasticidad con el tiempo o el calor. Es la solución definitiva para mantenimientos donde no se quiere volver a cambiar la junta en años.
¿Son aptas estas juntas para vapor de alta presión?
Sí. El grafito expandido es uno de los materiales más estables frente al vapor saturado y sobrecalentado. A diferencia de las fibras comprimidas que pueden endurecerse, el grafito mantiene su recuperabilidad y sella eficazmente las micro-irregularidades de las bridas sometidas a ciclos de presión y temperatura.
